大件機械設備運輸包裝全指南：從“裸奔”到“鎧甲”的系統防護工程

一、包裝的核心邏輯：預判風險，分級防御

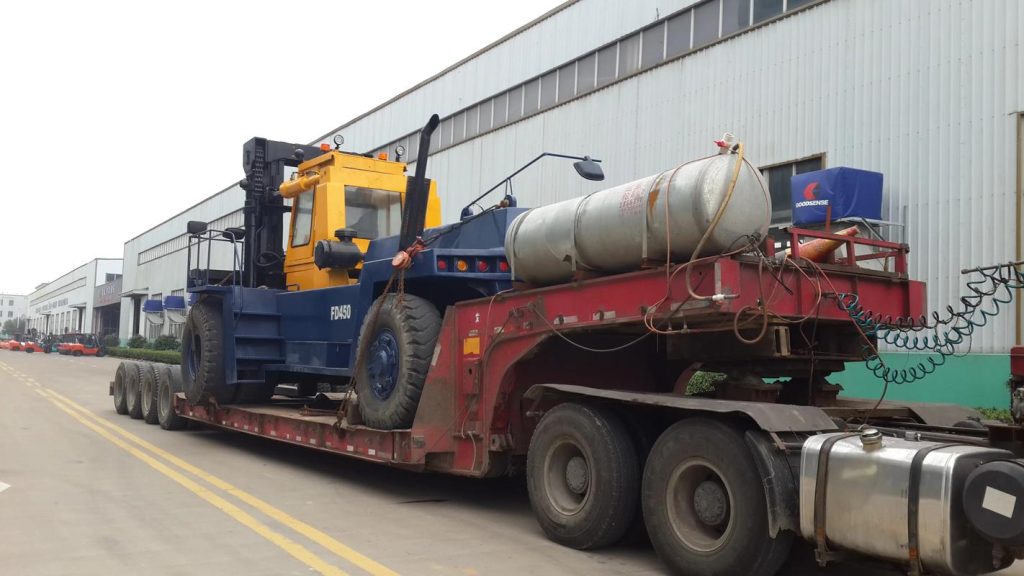

反面案例：某企業將數控機床直接裝車運輸，途中變速箱油底殼被路面凸起磕裂，維修成本超包裝費的12倍——印證“包裝投入＜故障損失”的鐵律。

二、包裝全流程六步法（附實操細節）

Step 1：運輸環境風險評估（定制化前提）

• 路徑分析：繪制運輸路線圖，標注橋梁限高（如跨江大橋凈空＜5米需拆解）、隧道寬度（窄隧需側置設備）、彎道半徑（最小轉彎半徑＜30米的路段需加固重心）。
• 氣候適配：
  • 海運：增加防銹蠟涂層（厚度≥0.3mm），用氣相防銹紙包裹精密齒輪；
  • 西北陸運：外層加裝防曬鋁箔層（反射率＞85%），防止高溫導致塑料件變形；
  • 東北冬季：液壓管路接口用保溫棉+電伴熱帶纏繞（維持5℃以上）。

Step 2：設備本體“解剖式”防護（重點部位攻堅）

• 脆弱部件清單：列出所有高風險點（如軸承、傳感器、玻璃觀察窗），按“易損等級”排序（Ⅰ級：精密光學元件；Ⅱ級：液壓密封面；Ⅲ級：外殼焊縫）。
• 分級防護方案：
  • Ⅰ級：充氮密封（氮?dú)饧兌?9.99%）+ 懸浮式支架（用彈簧減震器隔離底座震動）；
  • Ⅱ級：涂抹食品級硅脂（耐溫-40℃~200℃）+ 3D打印仿形護罩（ABS材質，預留散熱孔）；
  • Ⅲ級：貼附防刮傷PE膜（厚度0.2mm）+ 角部加裝L型錳鋼護角（厚度5mm）。

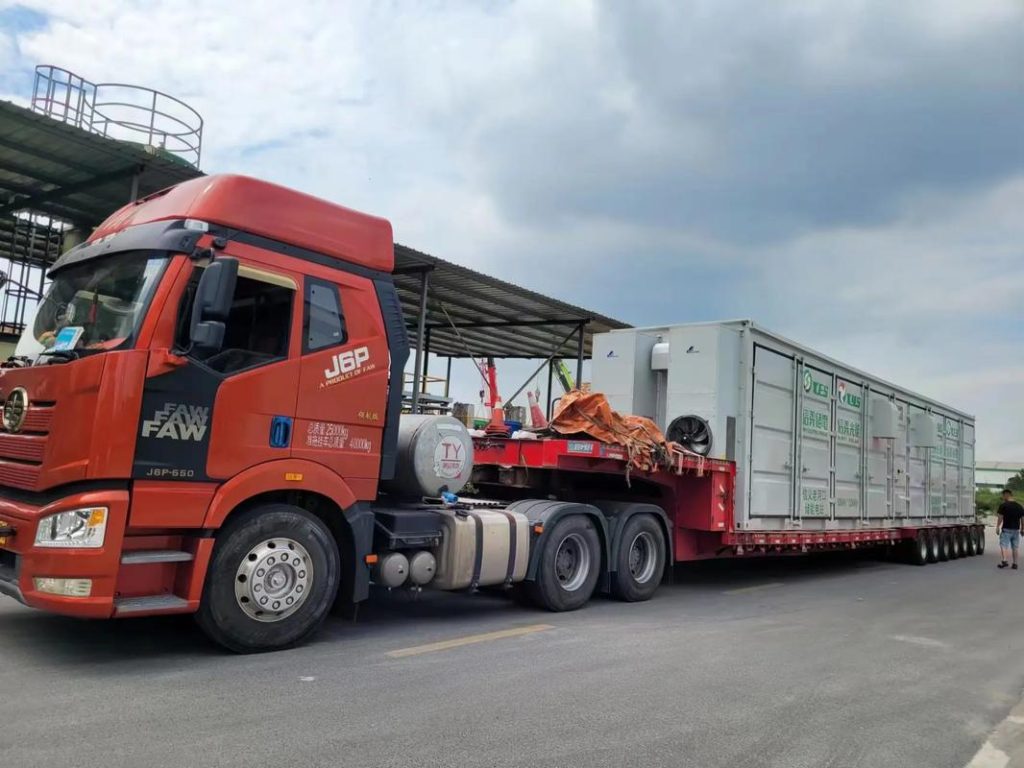

Step 3：框架結構設計（剛性與柔性平衡）

• 主體框架：采用“松木+Q235鋼混合架構”——底部用20#工字鋼做承重梁（間距≤1.5米），側面用15cm×15cm松木條做豎撐（含水率≤12%防變形），關鍵連接點焊接10mm厚三角鋼板（抗剪切力≥5噸）。
• 模塊化設計：將設備拆分為“主機模塊+附件模塊”，用高強度螺栓（8.8級）連接框架，現場可通過手動扳手快速組裝（避免焊接火花損傷設備）。

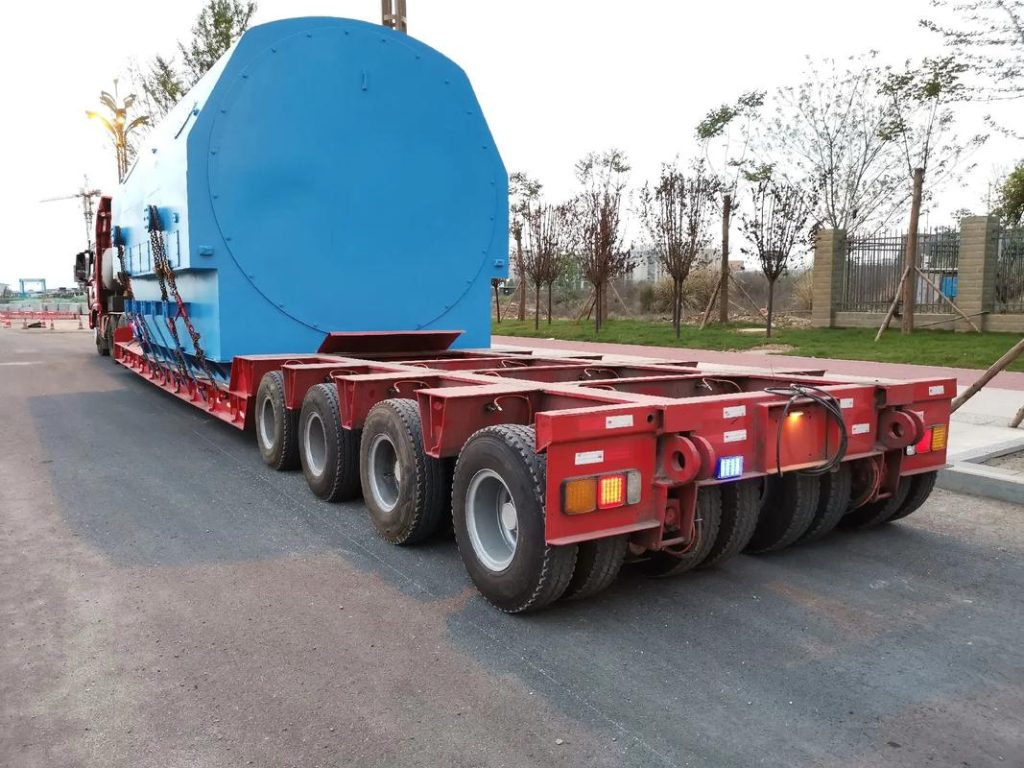

Step 4：緩沖與固定系統（力學控制核心）

• 動態緩沖層：
  • 垂直方向：在設備與框架間填充高密度聚氨酯泡沫（密度80kg/m3，壓縮強度≥200kPa），厚度=運輸最大加速度（通常取3g）× 設備高度 × 0.1；
  • 水平方向：用X型交叉綁帶（破斷拉力≥10噸）+ 橡膠防滑墊（邵氏硬度70A），每2平方米設1個固定點。
• 重心校準：用激光水平儀測量設備重心，在框架對應位置焊接配重塊（鑄鐵材質，重量=設備總重×5%），確保運輸時傾斜角度＜3°。

Step 5：環境隔離層（防水/防塵/防電磁干擾）

• 防水：外層包裹0.5mm厚PVC涂塑布（接縫處用熱風焊接），底部設導水槽（傾斜度5°），邊緣用不銹鋼壓條固定；
• 防塵：所有縫隙填充硅酮密封膠（耐候性＞10年），通風口加裝HEPA過濾器（過濾效率99.97%@0.3μm）；
• 防電磁干擾：對PLC控制模塊用坡莫合金屏蔽罩（厚度0.1mm）包裹，接地線與框架獨立連接（接地電阻＜4Ω）。

Step 6：標識與追溯體系（可視化管控）

• 警示標識：用熒光漆噴涂“重心在此”（紅色箭頭指向重心位置）、“吊裝點”（黃色圓環標注，直徑=吊具直徑的1.2倍）、“禁止翻滾”（黑色感嘆號+斜杠）；
• 追溯標簽：粘貼RFID芯片（存儲包裝日期、材料批次、檢測人員工號），配合手持終端可實時調取包裝過程錄像（重點拍攝固定點扭矩值、緩沖層壓縮量）。

三、包裝驗收“三查三測”標準

1. 查結構：用超聲波探傷儀檢測框架焊縫（無裂紋、氣孔），搖晃框架聽有無異響（松動間隙＜0.5mm）；
2. 測性能：模擬運輸震動（頻率5~50Hz，加速度3g，持續2小時），用加速度傳感器監測設備表面振動值（精密部件≤0.5g）；
3. 驗防護：對Ⅰ級部件做鹽霧試驗（5%NaCl溶液噴霧48小時，無銹蝕），對密封面做氣壓測試（0.2MPa保壓30分鐘，壓降＜5%）。

四、FAQ深度解答

答：需算“全生命周期賬”。例如一臺500噸盾構機刀盤，簡化包裝可能導致運輸中齒刀崩裂（更換成本80萬元），而規范包裝費僅15萬元。建議按“設備價值的2%~5%”設定包裝預算（精密設備取上限），并通過“重復使用框架”（如鋼結構框架可周轉10次以上）攤薄成本。

答：海運重點防鹽霧和潮濕，需增加：① 氣相防銹劑（用量=設備表面積×20g/m2）；② 雙層防水布（中間夾瀝青氈）；③ 貨艙內放置濕度指示卡（超標變色報警）。陸運重點防震動和碰撞，需強化：① 緩沖層厚度增加30%；② 固定點數量翻倍；③ 加裝防側翻支架（傾斜角＞10°時自動鎖止）。

答：三步法：① 排空系統內90%液壓油（留10%防銹），接口用聚四氟乙烯生料帶+金屬堵頭雙重密封；② 管路彎曲部位加裝螺旋彈簧護套（防止折彎開裂）；③ 包裝內放置吸油棉（吸附泄漏油液，避免污染其他部件）。

答：立即停用！通過“配重調整法”修正：在框架輕側焊接臨時配重塊（重量=偏移力矩÷配重塊力臂），或用液壓千斤頂微調設備位置（每次調整≤5cm），調整后重新測量重心并標記。

答：重點排查“隱性損傷”：① 用內窺鏡檢查原有焊縫（有無微裂紋）；② 對修復過的部件（如補焊區域）額外加裝錳鋼護板；③ 舊油漆層需打磨至露出金屬基體，再涂刷環氧富鋅底漆（厚度80μm）+ 聚氨酯面漆（耐候性＞8年）。

五、行業趨勢：智能包裝與綠色升級

• 物聯網集成：在包裝框架嵌入應變傳感器（監測受力變形）、溫濕度傳感器（聯動除濕機），數據實時上傳云端，超限自動報警；
• 可降解材料：試點用竹纖維復合板替代部分木材（強度相當，降解周期縮短至2年），緩沖層用蘑菇菌絲體泡沫（廢棄后可自然分解）；
• 3D掃描預演：用激光掃描設備生成三維模型，在電腦中模擬運輸震動、碰撞場景，優化包裝結構（某風電企業借此減少包裝材料浪費18%）。

專家忠告：包裝不是“一包了之”，需建立“包裝-運輸-交付”閉環管理——運輸中每4小時檢查一次固定點松緊度，交付時用內窺鏡復查設備內部狀態，形成完整的質量追溯鏈。
